همان گونه که می دانیم یکی از تجهیزات جدید و پر کاربرد تهویه مطبوع که به منظور سرمایش و گرمایش فضای داخل اماکن مسکونی، تجاری، اداری و ... استفاده می شود داکت اسپلیت یا همان اسپلیت کانالی است. داکت اسپلیت ها به صورت دو تکه هستند و از یونیت داخلی (اواپراتور) و یونیت خارجی (کندانسینگ یونیت) تشکیل شده اند. نصب داکت اسپلیت در چند مرحله انجام می شود .

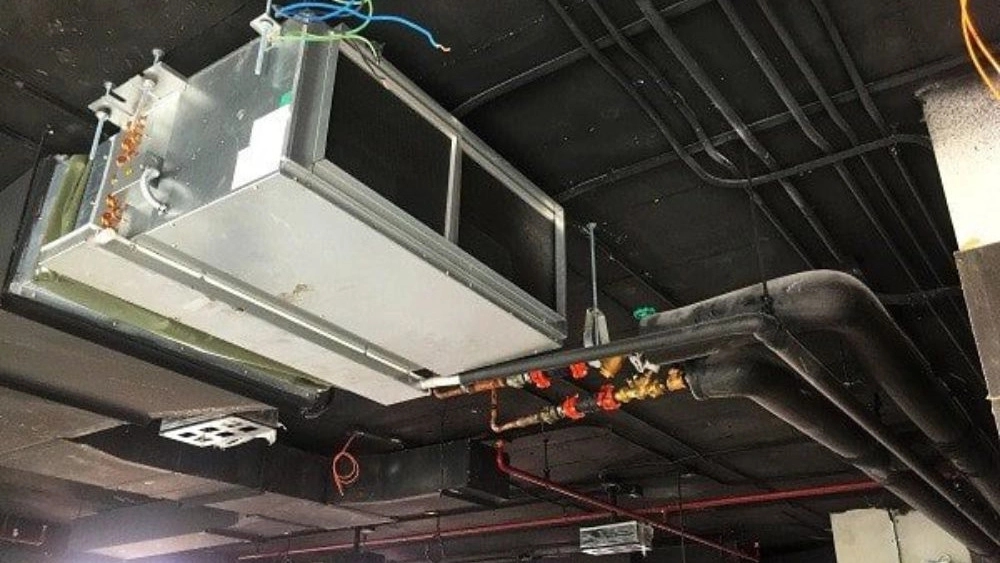

نصب داکت اسپلیت
نصب داکت اسپلیت یکی از مراحل مهم در حفظ طول عمر استاندارد این دستگاه و کاهش مصرف انرژی آن است. دقت در انتخاب ظرفیت پیش از نصب، طراحی درست مکان یونیت داخلی و خارجی، نحوه کانال‌کشی و لوله‌کشی دستگاه و خیلی موارد دیگر در نصب و راه اندازی داکت اسپلیت باید به نحو درستی انجام شود.
مراحل نصب داکت اسپلیت
بعد از انتخاب، نوبت به نصب داکت اسپلیت می‌شود که این کار حتما باید توسط متخصصین نصب داکت اسپلیت انجام شود؛ این مراحل به صورت خلاصه شامل گام‌های زیر است:
- خرید دستگاه با ظرفیت مناسب: این مرحله در واقع پیش از نصب و در کنار بررسی محل پروژه و شرایط آن، انجام می‌شود.
- تعیین محل و نصب یونیت داخلی: کلا محل نصب داکت اسپلیت برای بهره‌وری از حداکثر عملکرد آن و دوری از رطوبت و محیط نامطلوب برای جلوگیری از خرابی دستگاه مهم است. یونیت داخلی بسته به نوع و طراحی متخصص پروژه یا در سقف کاذب یا در کف زمین و در محیطی که ایجاد سروصدای یونیت مشکل‌زا نیست، نصب می‌شود. اجزای آن باید با دقت کامل کنار هم قرار گیرند و فضا برای احتمال تعمیر آن هم در نظر گرفته شود.
- تعیین محل و نصب یونیت خارجی: با توجه به بالازن یا بغل‌زن بودن یونیت خارجی و تعداد، باید آن را در محیطی مثل بالاپشت‌بام یا تراس نصب کرد. دور بودن از تابش مستقیم خورشید، نبودن رطوبت و آلودگی، آزادی برای تولید صدا از معیارهای انتخاب این فضاها برای نصب یونیت خارجی است.
- لوله‌کشی دستگاه: لوله مسی در ابعاد و مشخصات استاندارد داکت اسپلیت خریداری‌شده، به عنوان پل ارتباطی یونیت داخلی و خارجی استفاده می‌شود. از طریق لوله مسی گاز مبرد بین دو بخش دستگاه و انجام عملیات سرمایش و گرمایش جابه‌جا می‌شود.
- کانال‌کشی دستگاه: کانال با جنس و طول مناسب به همراه برزنت برای جلوگیری از لرزش، از یک طرف به خروجی یونیت داخلی و از طرف دیگر به دریچه خروجی هوای محیط هدف نصب و وصل می‌شود.
- نصب ترموستات و کابل برق داکت اسپلیت: ترموستات یا کنترل دستگاه برای تنظیم دمای محیط و هوای داخل کانال نصب معمولا در مسیر بازگشت لوله نصب می‌شود. سپس کابل برق هم از یک طرف به یونیت داخلی و از طرف دیگر به جعبه برق حاضر در یونیت خارجی وصل می‌شود.
- تست دستگاه: بعد از انجام برق‌کشی، باید با روشن کردن دستگاه، عملکرد آن را تست کرد. اگر اتفاق عجیبی نیافتاد و صدای غیرعادی ندهد، عملکرد آن درست است.

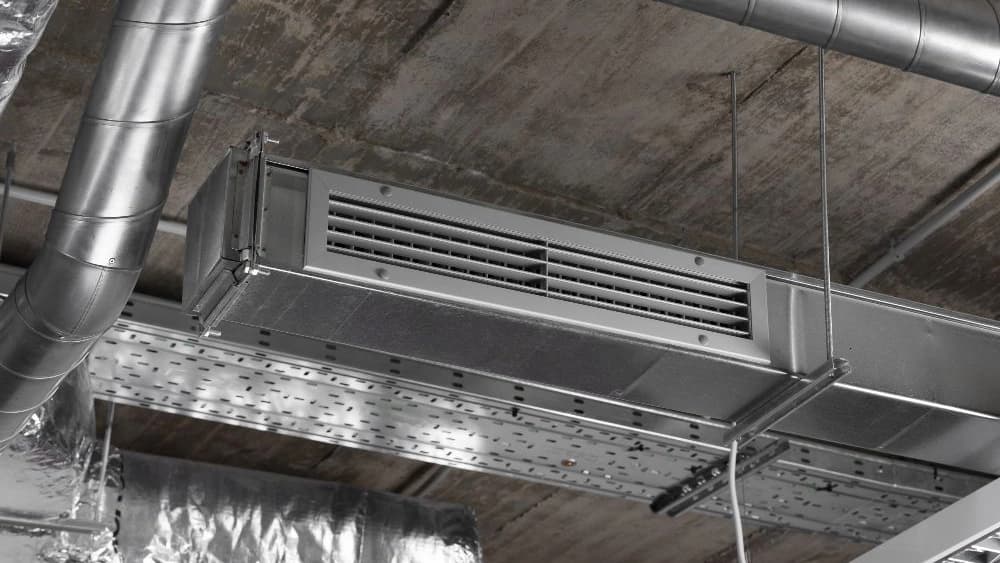

نحوه لوله کشی داکت اسپلیت
لوله کشی داکت اسپلیت یک مرحله تأسیسات جهت ارتباط فیزیکی به منظور جابجایی گاز مبرد بین یونیت خارجی (کندانسینگ یونیت) و پنل داخلی (اواپراتور) است. همچنین برای پوشش حالت گرمایش نیز از لوله‌کشی آب گرم جهت تغذیه کویل گرمایشی و تخلیه آب در کندانسور سیستم استفاده می‌شود.
برای لوله کشی داکت اسپلیت در بخش تبرید از لوله‌های مسی در ضخامت‌های گوناگون استفاده می‌کنند. ضخامت جداره و همچنین سایز لوله‌ها با توجه به فشار کاری سیستم و ظرفیت خنک‌کنندگی داکت اسپلیت محاسبه می‌شود. اما در بخش گرمایش این سیستم معمولاً از لوله‌های فولادین و یا لوله‌های پلیمری ۵ لایه استفاده شده است.
لازم است تا در مسیر عبور این لوله‌ها هیچ اتلاف انرژی و یا تبادل حرارتی با محیط صورت نگیرد. برای جلوگیری از اتلاف انرژی لازم است تا هر جفت لوله مسی را عایق‌کاری کنیم. این عایق‌کاری طبق اصول ویژه برای هر دو حالت نصب روکار و یا توکار لوله‌ها انجام می‌شود. ارتباط الکتریکی نیز یکی از نکات مهم در نحوه لوله کشی داکت اسپلیت است. کابل را در امتداد لوله‌های عایق شده قرار می‌دهند و با استفاده از چسب پرایمر هر دو را می‌پیچند.
سایز لوله مسی در مرحله نصب داکت اسپلیت
اولین نکته در نحوه لوله کشی داکت اسپلیت، بررسی فاصله یونیت‌ها از یکدیگر است. با در نظر گرفتن فاصله یونیت‌ها مقدار طول لوله‌ها محاسبه خواهد شد. در قدم بعدی لازم است تا سایز لوله‌های مسی را با توجه به ظرفیت سیستم داکت اسپلیت جهت عبور کامل گاز مبرد محاسبه کنید. جهت انتخاب سایز لوله مسی برای تبادل گاز مبرد میان یونیت‌ها با فاکتورهای گوناگون روبرو هستیم. از قبیل:
ظرفیت داکت اسپلیت: ظرفیت سیستم اصلی‌ترین فاکتور تعیین کننده سایز لوله است. قاعدتاً برای نصب سیستم‌های بزرگتر باید لوله‌ها که ظرفیت بالاتری دارند، استفاده کنیم. در عین حال معمولاً قطر لوله رفت در تمامی ظرفیت‌ها یکسان است. اما برای لوله‌کشی برگشت یونیت‌های داکت اسپلیت با توجه به ظرفیت سیستم از سایزهای 1.2 الی 5.8 اینچی استفاده می‌کنند.
نوع کمپرسور سیستم داکت اسپلیت: مکانیزم کار کمپرسور یکی دیگر از فاکتورهای کلیدی در نحوه لوله کشی داکت اسپلیت است. در طراحی سیستم داکت اسپلیت از انواع کمپرسورهای روتاری یا اسکرال استفاده می‌کنند. در داکت اسپلیت‌ها با ظرفیت یکسان در صورت استفاده از کمپرسور اسکرال سایز لوله مسی بزرگتر از سیستم‌ها با کمپرسور روتاری است.
لوله کشی داکت اسپلیت به دو شکل توکار یا داخل داکت و یا روکار انجام می‌شود. در هر دو روش به اجرای عایق‌کاری تمام جداره لوله‌های مسی نیاز داریم. این عایق‌کاری به روش زیر انجام خواهد شد:
- لوله کشی داکت اسپلیت به دو شکل توکار یا داخل داکت و یا روکار انجام می‌شود. در هر دو روش به اجرای عایق‌کاری تمام جداره لوله‌های مسی نیاز داریم. این عایق‌کاری به روش زیر انجام خواهد شد:
- تمامی لوله‌ها را باید با دو لایه ضد زنگ بپوشانید.
- در صورت دفن شدن لوله‌ها لازم است که با یک لایه روغن و نوار پرایمر پوشانده شوند.
- در صورت عبور لوله‌ها از داکت لازم است که تمام سطوح اطراف آنها با یک لایه پشم شیشه یا فوم آلومینیوم پوشانده شود.
- برای عایق کردن لوله‌های روکار از دو لایه ضد زنگ به همراه یک لایه رنگ و ورق آلومینیومی استفاده می‌کنند.
